Kolfiber i modern bilkonstruktion
Kolfiber har på kort tid gått från att vara ett exklusivt material inom flyg, rymdteknik och motorsport till att bli ett realistiskt alternativ i entusiastgarage och avancerade bilbyggen. För den som arbetar med tekniska fordonslösningar handlar materialvalet inte bara om ett exklusivt utseende, utan om hur låg massa, hög styvhet och genomtänkt lastfördelning kan kombineras i samma konstruktion. Rätt använd kan kolfiber bidra till snabbare acceleration, kortare bromssträckor och bättre respons i kurvor.
Den stora fördelen är materialets specifika styrka och styvhet, alltså prestandan i förhållande till vikten. En kolfiberkomposit kan i många tillämpningar ge betydande viktbesparingar jämfört med stål och ibland även aluminium, men resultatet beror på konstruktion, fiberhalt, tillverkningsmetod och komponentens belastning. Det är också viktigt att skilja mellan en tunn dekorpanel med synlig väv och en verkligt bärande laminatkonstruktion. En blank motorhuv kan se teknisk ut utan att ge någon större strukturell vinst, medan ett korrekt dimensionerat chassi, en stol eller en aerodynamisk komponent kräver noggrann ingenjörskonst.
Mekaniken bakom styrkan och fiberriktningens betydelse

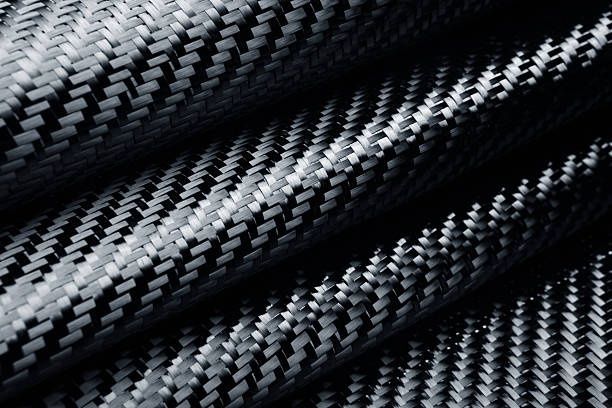

Kolfiber är ett anisotropt material. Det betyder att egenskaperna varierar beroende på riktning. En enskild fiber är mycket stark och styv längs sin längdriktning, men betydligt mindre effektiv tvärs över fibern. I en bilkomponent måste därför fibrerna orienteras efter de laster som faktiskt uppstår. En balk som huvudsakligen böjs i en riktning behöver många fibrer längs belastningen, medan en karossdel som utsätts för vridning behöver en kombination av längsgående, tvärgående och diagonala lager.
Det är här begreppen layup och stacking sequence blir centrala. Layup beskriver hur laminatet byggs upp, medan stacking sequence anger den exakta ordningen på lagren, exempelvis 0, 90, +45 och -45 grader. 0-graderslager bär främst krafter längs komponenten, 90-graderslager stabiliserar tvärriktningen och diagonala lager hjälper till att ta upp skjuvning och vridning. Lagerordningen påverkar dessutom hur sprickor utvecklas och hur energi absorberas vid en kollision.
En studie om kompositlaminat för fordonsbruk visar att både böjstyvhet, böjhållfasthet och krockegenskaper påverkas starkt av stacking sequence. Forskarna använde bland annat dropptester, mikroskopi och C-scan för att analysera skador och fann att en noggrant vald laminatsekvens kunde ge högre krockmotstånd. Läs studien om laminatsekvenser för detaljer om provmetoder och resultat.
- 0 grader används främst för krafter längs komponentens huvudriktning.
- 90 grader förbättrar stabilitet och lastfördelning tvärs över komponenten.
- +45 och -45 grader är viktiga för skjuvning, vridstyvhet och torsionslaster.
- Symmetriska layups minskar risken för oönskad skevhet när laminatet härdar.
- Yttre skyddslager kan förbättra motståndet mot slag, nötning och miljöpåverkan.
Kolfibertrådarna arbetar tillsammans med epoxihartset. Fibrerna bär huvuddelen av de riktade lasterna, medan hartset håller fibrerna på plats, överför krafter mellan dem och skyddar mot fukt och mekanisk påverkan. För lite harts ger bristande impregnering och torra områden, medan för mycket harts ökar vikten utan att ge motsvarande styrka. Målet är därför en jämn fiberfördelning, hög fiberhalt och så få hålrum som möjligt. Ett lätt laminat är inte automatiskt ett bra laminat, särskilt inte om viktbesparingen beror på dålig impregnering eller otillräcklig tjocklek.
Våt eller torr kolfiber vid komponenttillverkning
Vid våtlaminering appliceras flytande harts manuellt eller med vakuum på torr kolfiberväv. Metoden är relativt tillgänglig och passar mindre serier, prototyper och visuella komponenter. Den kräver dock stor noggrannhet. Mängden harts blir lätt ojämn, och manuella processer kan lämna kvar luftfickor eller skapa variationer i fiberorienteringen. Resultatet kan bli fullt tillräckligt för en dekorpanel, en interiördetalj eller en lätt belastad splitter, men är svårare att kvalitetssäkra i en säkerhetskritisk struktur.
Prepreg, ofta kallad torr kolfiber i bilsammanhang, består av fiber som redan är impregnerad med en kontrollerad mängd harts. Materialet formas i en form och härdas vanligtvis under tryck och värme, ofta i autoklav eller med en motsvarande vakuumprocess. Det ger bättre kontroll över fiberhalt, porositet, tjocklek och ytfinish. Prepreg är därför vanligt i avancerade huvar, vingar, diffusorer, monocoquer och tävlingsstolar. Nackdelen är högre materialkostnad, behov av kyld lagring och större krav på verktyg, temperaturkontroll och processdisciplin.
| Aspekt | Våtlaminering | Prepreg och autoklav |
|---|---|---|
| Investering | Lägre | Högre |
| Hartsfördelning | Mer beroende av operatören | Exaktare och mer repeterbar |
| Vikt | Ofta högre på grund av överskottsharts | Ofta lägre vid samma fiberlayout |
| Strukturell kvalitet | Varierar med vakuum och teknik | Hög och jämn vid rätt process |
| Lämpliga användningar | Kosmetik, prototyper och lätt belastade delar | Prestanda-, säkerhets- och bärande komponenter |
För en bilbyggare bör valet utgå från kravbilden, inte från marknadsföringen. En våtlaminerad del kan vara det smartaste valet när budgeten är begränsad och delen främst ska förbättra utseendet. För en komponent där varje gram påverkar bilens tyngdpunkt, aerodynamik eller säkerhet blir den bättre processkontrollen hos prepreg ofta värd den högre kostnaden. Samtidigt måste infästningar, kärnmaterial, limfogar och metallbeslag dimensioneras tillsammans med laminatet. En stark panel kan fortfarande svikta om lasten koncentreras till en liten, dåligt förstärkt bultpunkt.
Praktiska utmaningar med reparation och dolda skador
Kolfiber skadas inte alltid på samma sätt som stål. En buckla i stål syns ofta tydligt, medan ett stenskott, en hård kontakt med en curbs eller en överbelastning i en infästning kan skapa delaminering mellan lagren. Matriskador och mikrosprickor kan dessutom utvecklas under ytan utan att den synliga väven verkar allvarligt påverkad. Detta är särskilt viktigt efter bankörning, där upprepade belastningscykler kan försvaga ett laminat även om ingen dramatisk incident har inträffat.
Visuell kontroll är därför bara det första steget. C-scan med ultraljud kan identifiera delaminering och områden med förändrad intern struktur, medan termografi, akustisk knackprovning och röntgen kan vara användbara i särskilda situationer. Vilken metod som är lämplig beror på laminatets tjocklek, kärnmaterial, åtkomlighet och komponentens säkerhetsfunktion. En reparation bör utföras med rätt fiberorientering, kompatibelt harts och kontrollerad härdning. På chassidelar, infästningar, stolskal och andra säkerhetskritiska komponenter bör bedömningen göras av en verkstad med dokumenterad kompositkompetens.
- Dokumentera händelsen. Notera slagets plats, hastighet, belastningsriktning och om komponenten varit varm, våt eller kemiskt påverkad.
- Rengör och inspektera ytan. Leta efter sprickor, vita märken i väven, bubblor, förändrad glans och rörelser runt infästningar.
- Kontrollera styvheten försiktigt. Jämför med en oskadad motsvarande del, men undvik att belasta en del som kan vara säkerhetskritisk.
- Använd NDT vid osäkerhet. Ultraljud eller annan oförstörande provning kan behövas även när skadan ser liten ut.
- Kassera hellre än att chansa. Om bärande fibrer är avskurna, kärnan är krossad eller skadeutbredningen inte kan fastställas bör delen bytas eller repareras av specialist.
Slipning och lagning ovanpå en skadad yta löser inte automatiskt problemet. En kosmetisk överlaminering kan dölja delaminering utan att återställa den ursprungliga bärförmågan. För tävlingsbruk behöver reparationen dessutom dokumenteras och bedömas mot gällande reglemente, homologering och komponentens ursprungliga konstruktionsdata. Säkerhet måste väga tyngre än finish, viktjakt och önskan att rädda en dyr del.
Livscykelanalys och vägen mot cirkulära kompositer
Kolfiberkompositer ger inte automatiskt låg klimatpåverkan. Framställningen av kolfiber kräver mycket energi, och tillverkningen av en färdig panel omfattar dessutom vävning, impregnering, verktyg, härdning, transport och ibland omfattande efterbearbetning. Den totala miljönyttan beror därför på hela livscykeln. En lättare bil kan använda mindre energi under drift, men den vinsten måste vägas mot materialets produktionsutsläpp och mot hur länge komponenten används.
Forskning från Chalmers visar varför livscykelanalys behöver komma in tidigt i utvecklingen. När material, fogar och tillverkningsprocess redan är fastlåsta blir det svårare att påverka resultatet. En framtidsinriktad LCA kan i stället jämföra olika scenarier för energiförsörjning, produktion, återanvändning och återvinning. Beräkningarna är inte alltid enkla, eftersom framtida energimix, marknadsefterfrågan och kvaliteten på återvunna fibrer påverkar utfallet. Se Chalmers forskning om grönare kompositer för en fördjupning.
Återvinningen är särskilt utmanande eftersom epoxi är en härdplast. Till skillnad från termoplaster kan den inte enkelt smältas om och formas på nytt. Mekanisk återvinning kan mala ner materialet till fyllmedel eller kortare fiber, men då förloras mycket av den ursprungliga fiberlängden och prestandan. Pyrolys och kemiska processer kan frigöra fibrerna från hartset, men återvunnen kolfiber får ofta en annan ytstruktur, fiberlängd och styrka än jungfrulig fiber. Blandade konstruktioner med lim, aluminium, stål, skumkärnor och lack gör demontering ännu svårare.
- Designera för demontering genom att undvika onödigt sammanlimmade materialkombinationer.
- Förläng livslängden med korrekt inspektion och reparation när säkerheten kan garanteras.
- Använd återvunnen kolfiber i icke-kritiska delar där något lägre mekanisk prestanda är acceptabel.
- Välj biobaserade hartser med eftertanke, eftersom råvarans ursprung inte ensamt avgör den totala miljöpåverkan.
- Dokumentera materialet så att framtida verkstäder och återvinnare vet vilka fibrer, hartser och kärnor som ingår.
Biobaserade hartser och återvunnen kolfiber, ofta förkortad rCF, utvecklas snabbt. De kan minska beroendet av fossil råvara och ge användbara lösningar för interiördelar, karosspaneler och andra komponenter med måttliga krav. För säkerhetskritiska strukturer krävs däremot omfattande provning, spårbarhet och standardiserade data innan återvunnet material kan ersätta jungfruliga fibrer fullt ut. Det mest hållbara bygget är därför inte nödvändigtvis det som innehåller mest kolfiber, utan det där materialet används sparsamt, effektivt och med en plan för underhåll och slutskede.
Bygg smartare med rätt material på rätt plats
Kolfiber kan ge en tydlig prestandavinst, men bara när materialets riktning, laminatsekvens och tillverkningsmetod matchar komponentens uppgift. Börja med att identifiera var viktminskningen faktiskt gör skillnad. Rörlig och ofjädrad massa, exempelvis hjulnära komponenter, bromsdelar och vissa aerodynamiska delar, kan påverka bilens respons mer än en dyr kosmetisk panel på taket. På samma sätt kan högre vridstyvhet ge bättre förutsättningar för fjädring och hjulupphängning, men endast om hela lastvägen från infästning till chassi är genomtänkt.
Väg alltid den sparade vikten mot verktyg, spill, reparation, kostnad och miljöpåverkan. Välj våtlaminering för enkla och mindre kritiska delar när det är tillräckligt, och använd kontrollerade prepregprocesser när låg vikt, hög styvhet och repeterbar kvalitet är avgörande. Inspektera kolfiber efter hårda incidenter, ta dolda skador på allvar och låt specialistkompetens avgöra om en bärande komponent kan räddas. Med sådana genomtänkta beslut blir kolfiber ett effektivt verktyg för snabbare, lättare och mer hållbara bilbyggen, samtidigt som framtidens återvunna fibrer och bättre hartssystem gradvis gör tekniken mer tillgänglig.
